دستگاه خورشیدی بدون باتری با فتودیود BPW34

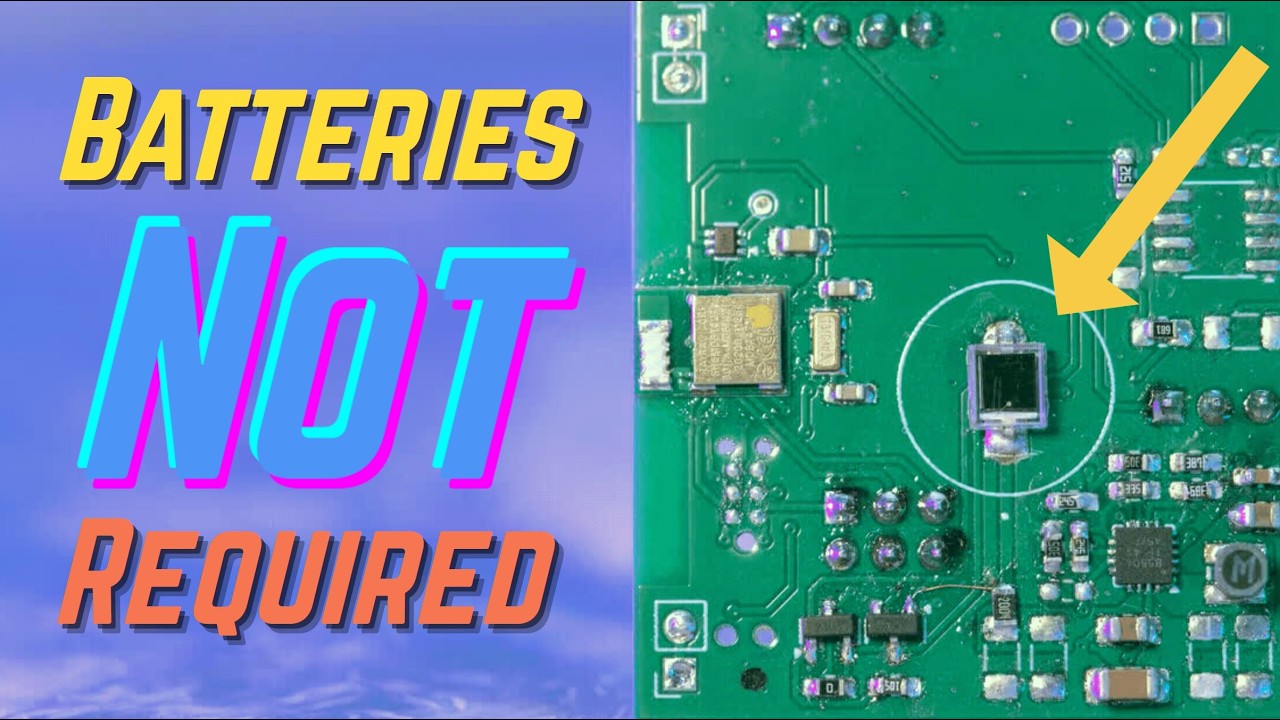

وقتی به پروژه‌های خورشیدی فکر می‌کنید، معمولاً سلول‌های فوتوولتائیک بزرگ به ذهن می‌آید. اما یک فتودیود در واقع یک سلول فوتوولتائیک ناکارآمد و معمولاً بسیار کوچک‌تر است. از آنجا که دستگاه Solar_nRF از [Pocket Concepts] مصرف انرژی بسیار کمی دارد، می‌تواند به جای باتری‌ها از فتودیودهای BPW34 استفاده کند. (ویدیوی مربوط در پایین صفحه قرار دارد.)

فتودیود سیلیکونی PIN مدل BPW34، ولتاژ کمی تولید می‌کند که به یک مبدل بوست فوق‌العاده کم‌مصرف BQ25504 منتقل می‌شود. این مبدل انرژی را جمع‌آوری کرده و در یک خازن ذخیره می‌کند. وقتی خازن به طور کامل شارژ شود، پین وضعیت باتری فعال شده و یک MOSFET را روشن می‌کند که برق لازم برای مدارهای بعدی را تأمین می‌کند.

وقتی دستگاه روشن می‌شود، تراشه Nordic nRF راه‌اندازی شده و دمای فعلی را از یک ترمومتر متصل به پروتکل I2C می‌خواند، سپس داده دما را به صورت یک بسته تبلیغاتی بلوتوث کم‌مصرف (BLE) ارسال می‌کند. وقتی انرژی خازن تمام می‌شود، پین وضعیت باتری خاموش شده و مدارهای پایین‌دستی بدون برق می‌مانند و این چرخه دوباره آغاز می‌شود.

[Pocket Concepts] از کیت Power Profiler II شرکت Nordic Semiconductors برای تعیین نیاز شارژ استفاده می‌کند. او محاسبه کرده است که یک خازن ۳۷ میکروفاراد برای یک چرخه کافی است، اما از خازن ۱۰۰ میکروفاراد استفاده می‌کند تا بتواند بین یک تا سه بار ارسال داده را با یک بار شارژ انجام دهد.

[Pocket Concepts] ویدیوی خود را با درخواست ایده‌های پروژه‌ای به پایان می‌رساند. آیا این دستگاه می‌تواند یک سنسور رطوبت خاک باشد؟ گوشواره‌هایی که شاخص‌های زیستی شما را مانیتور می‌کنند؟ یا چیز دیگری؟ اگر ایده‌های خود را دارید، حتماً در بخش نظرات با ما به اشتراک بگذارید!

[Pocket Concepts] گفته است که از پروژه «جمع‌آوری انرژی بسیار کم‌مصرف با استفاده از BPW34» در سایت Hackaday.io الهام گرفته است؛ حتماً آن را برای ایده‌های جالب پروژه‌های کم‌مصرف ببینید. اگر به کاربردهای دیگر تراشه‌های Nordic nRF علاقه‌مندید، پروژه‌های «ESP32 به فلشر SWD دستی برای تراشه‌های NRF52» و بررسی شماره قطعات با قطع اتصال زمین برای شناسایی تراشه، نمونه‌های جالبی هستند که می‌توانید مشاهده کنید.

منبع خبر : hackaday.com
